제품 소개지도된 가벼운 pcb 널

1.0 밀리미터 두께 1 온스 주도하는 프린터 배선 기판은 패널 빛 Pcb를 이끌었습니다

1.0 밀리미터 두께 1 온스 주도하는 프린터 배선 기판은 패널 빛 Pcb를 이끌었습니다

  • 1.0 밀리미터 두께 1 온스 주도하는 프린터 배선 기판은 패널 빛 Pcb를 이끌었습니다
  • 1.0 밀리미터 두께 1 온스 주도하는 프린터 배선 기판은 패널 빛 Pcb를 이끌었습니다
1.0 밀리미터 두께 1 온스 주도하는 프린터 배선 기판은 패널 빛 Pcb를 이끌었습니다
제품 상세 정보:
원래 장소: 중국
브랜드 이름: ACCPCB
인증: ISO,UL,SGS,TS16949,ROHS
모델 번호: P12312
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 방습제를 가진 진공 패킹
배달 시간: 6-10days
지불 조건: T/T / 서부 동맹/Paypal
공급 능력: 35,000SQ.M/Per 달
접촉
상세 제품 설명
끝 간격: 1.0±10%mm dia를 통해 최소한: 0.2mm
표면가공도: 침수 은 절연성 불변의 것: 4.2
애플리케이션: 전자적 주도하는 패널 구리 두께: 1OZ
기재: FR-4 사소 행간: 0.2
사소 선 폭: 0.1mm 최저한의. 구멍 크기: 0.20 밀리미터
타입: SMD LED 판 두께: 0.05-0.75mm
하이 라이트:

1 온스 주도하는 프린터 배선 기판

,

1.0 밀리미터는 프린터 배선 기판을 이끌었습니다

,

1 온스 주도하는 패널 빛 Pcb

1.0mm 간격 1oz는 인쇄 회로 기판에 의하여 지도된 패널 빛 Pcb를 지도했습니다





생산 설명:

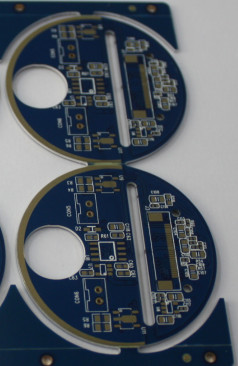

이 보드는 1oz 구리 두께의 2층입니다.그것은 led 패널을 사용합니다.우리는 PCB 프로토 타입, samll 볼륨, 중간 및 큰 볼륨과 같은 수량 보드를 받아 들일 수 있습니다.새로운 주문에 대한 MOQ 요청이 없습니다.이 보드는 모두 UL, TS16949, ISO9001 등을 충족합니다.



주요 사양/특징:



재료 :

FR4 2층

마무리 두께:

1.0 ±10%mm

최소 너비/간격:

0.127 / 0.127mm

최소 직경:

0.2mm

표면 마무리:

침수 실버

애플리케이션 :

전자 모듈

솔더 마스크 :

파란색

전설:

하얀

인증 :

ISO UL ROHS SGS

개요 프로필:

펀칭, 라우팅, CNC 라우팅 + V컷

솔더 마스크 :

LPI 솔더 마스크, 필러블 마스크

자격증 :

UL, CQC, TS16949, ISO14000, ROHS

보드 두께:

0.2-3.2mm

최소 완성된 구멍 크기:

0.10mm

임피던스 제어:

+/- 10%



PCB 흐름도.pdf



장점:


▪ MOQ 없음, 14년의 PCB 턴키 서비스
▪ 빠른 회전, 프로토타입, 저용량 및 중용량 및 대용량
▪ OEM 서비스 제공
▪ ISO 9001-, ISO 14001-, ISO/TS16949, ISO 13485, IATF16949, OHSAS18001 인증
▪ 100% E-test, 육안, AOI 검사(X-ray, 3D 현미경 포함)
▪ 24시간 이내 빠른 대응



전체 범위의 테스트 서비스:


▪ AOI, 기능 테스팅, In Circuit 테스팅
▪ 3D 페이스트 두께 테스트
▪ 필요한 경우 플래시 테스트 및 접지 본딩 테스트도 수행할 수 있습니다.
▪ X-ray 기계를 사용하여 PCB를 구성 요소 수준까지 테스트하고 모든 배선을 완전히 검사하고 테스트합니다.
▪ 각 보드는 AOI 및 고배율 뷰어를 사용하여 전담 검사 팀이 신중하게 검사합니다.





1.0 밀리미터 두께 1 온스 주도하는 프린터 배선 기판은 패널 빛 Pcb를 이끌었습니다 0



자주하는 질문 :



1. ACCPCB는 어떻게 품질을 보장합니까?



우리의 고품질 표준은 다음을 통해 달성됩니다.

1.1 프로세스는 ISO 9001:2008 표준에 따라 엄격하게 관리됩니다.
1.2 생산 프로세스 관리에 소프트웨어의 광범위한 사용
1.3 최첨단 테스트 장비 및 도구.예: 플라잉 프로브, 전자 테스트, X선 검사, AOI(자동 광학 검사기) .
1.4.고장 사례 분석 프로세스를 갖춘 전담 품질 보증팀

2. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?



일반 FR4, 고TG 및 할로겐 프리 보드, Rogers, Arlon, Telfon, 알루미늄/구리 기반 보드, PI 등


3. PCB 생산에 필요한 데이터는 무엇입니까?



RS-274-X 형식의 PCB Gerber 파일.


4. 다층 PCB의 일반적인 공정 흐름은 무엇입니까?



재료 절단 → 내부 드라이 필름 → 내부 에칭 → 내부 AOI → 멀티 본드 → 레이어 스택 업 프레싱 → 드릴링 → PTH → 패널 도금 → 외부 드라이 필름 → 패턴 도금 → 외부 에칭 → 외부 AOI → 솔더 마스크 → 부품 마크 → 표면 마무리 → 라우팅 → E/T → 육안 검사.
