제품 소개PWB 회로판

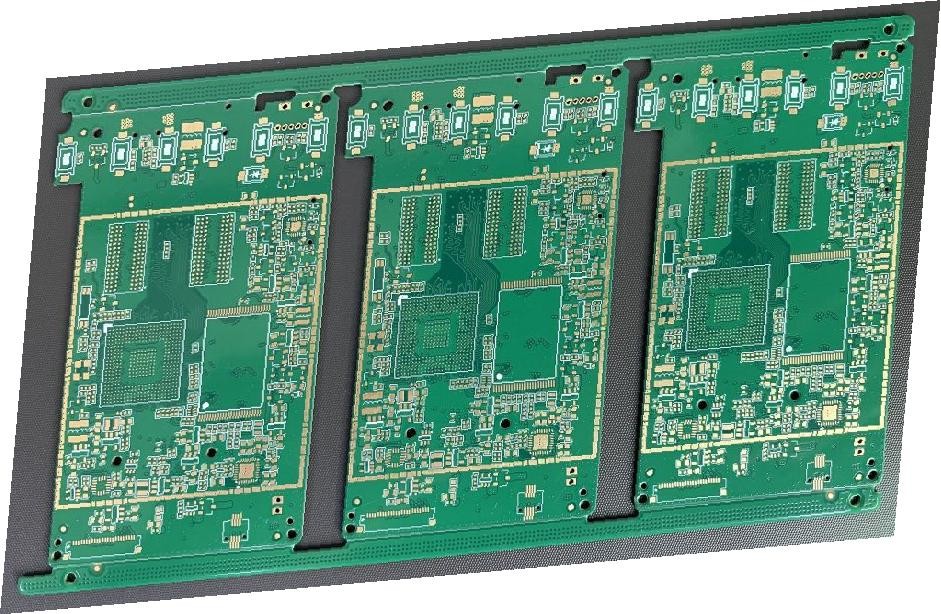

KB FR4 물질 두배는 완구 자동차를 위한 PWB 프린터 기판을 측면을 댔습니다

KB FR4 물질 두배는 완구 자동차를 위한 PWB 프린터 기판을 측면을 댔습니다

KB FR4 물질 두배는 완구 자동차를 위한 PWB 프린터 기판을 측면을 댔습니다
KB FR4 Material Double Sided PWB Printed Wiring Board For Toy Car
KB FR4 물질 두배는 완구 자동차를 위한 PWB 프린터 기판을 측면을 댔습니다
제품 상세 정보:
원래 장소: 중국
브랜드 이름: ACCPCB
인증: ISO, UL, SGS,TS16949
모델 번호: P1116162
결제 및 배송 조건:
최소 주문 수량: 10PCS
가격: Negotiable
포장 세부 사항: 건조제와 진공 포장
배달 시간: 10-12DAYS
지불 조건: L/C / T/T/서부 동맹/Paypal
공급 능력: 30,000SQ.M/Per 달
접촉
상세 제품 설명
재료: KB FR4 두께: 1.60mm
표면가공도: 무연 HAL 레이어: 2L
구리 두께 측정기 :: 0.5 0Z Pcb 기준: IPC-A-610 D
타입: 주문 제작된 PCB 크기가 분에 의하여 구멍을 팝니다: 5mil
사소 선 폭: 5mil 민 구리 두께: 20um
솔더 마스크 색: 녹색, 노란, 빨간, 검은 기타 등등. 애플리케이션: 측정기
하이 라이트:

두배는 PWB 프린터 기판을 측면을 댔습니다

,

0.5OZ PWB 프린터 기판

,

0.5OZ PCB (폴리염화비페닐) 피위비

장난감 자동차용 KB FR4 소재 양면 PWB 인쇄 배선판





생산 설명:



이 보드는 장난감 자동차용 2층입니다.PCB 프로토 타입, 소량, 중간 및 대용량이 허용됩니다.새 보드에 대한 MOQ 요청이 없습니다.반복 주문의 경우 3sq.m을 만나십시오.





고전압 PCB의 주요 사양:



생산 유형: 리지드 PCB

층 :

2개의 레이어
기본 재료: KB FR4
구리 두께: 호즈
보드 두께: 1.30mm
최소끝 구멍 크기: 830만
최소선폭 : 500만
최소줄 간격: 500만
표면 마무리: 이머슨 주석
드릴링 구멍 공차: +/-3밀(0.075mm)
최소한도 윤곽 포용력: +/-4밀(0.10mm)
작업 패널 크기: 최대: 1200mmX600mm(47'' X24'')
개요 프로필: 펀칭, 라우팅, CNC 라우팅 + V컷
솔더 마스크 : LPI 솔더 마스크, 필러블 마스크
솔더 마스크 색상: 블루, 블랙, 옐로우, 매트 그린
자격증 : UL, CQC, TS16949, ISO14000, ROHS
실크스크린 색상: 하얀
트위스트 및 활: 0.75% 이하





PCB 흐름도.pdf







엄밀한 PCB 기술 능력:



아이템              기술적 능력
레이어 1-28 레이어 최소선 너비/공백 4mil

Max.board 크기(싱글&더블

양면)

600*1200mm 최소 환형 링 너비: 비아 3백만
표면 마무리

HAL 무연, 골드 플래시

침수 은, 침수 금, 침수 Sn,

하드 골드, OSP, 요법

Min.board 두께(다층) 4층: 0.4mm;
6층: 0.6mm;
8층: 1.0mm;
10레이어: 1.20mm
보드 재료

FR-4;높은 Tg;높은 CTI;할로겐 프리;고주파(로저스,타코닉,

PTFE,넬콘,

ISOLA, 폴리클래드 370 HR);무거운 구리,

금속 베이스 클래드 라미네이트

도금 두께(기술:

침수 Ni/Au)

도금 유형: Imm Ni, 최소/최대 두께:100/150U'' 도금 유형: Imm Au, 최소/최대 두께:2/4U''
임피던스 제어 ± 10%

사이의 거리

보드 가장자리에 선

개요: 0.2mm

V컷: 0.4mm

기본 구리 두께(내부

그리고 외층)

최소두께: 0.5 OZ 최대 두께: 6OZ 최소 구멍 크기(보드 두께 ≥2mm) 종횡비≤16
완성된 구리 두께 외부 레이어:
최소 두께 1온스,
최대 두께 10온스
내부 레이어:
최소 두께: 0.5OZ,
최대 두께: 6온스
Max.board 두께(단면 및 양면) 3.20mm



제품 신청:



우리의 제품은 미터, 의료, 태양 에너지, 모바일, 통신, 산업 제어, 전력 전자, 보안, 소비 전자, 컴퓨터, 자동차, 항공 우주, 군사 등에 널리 사용됩니다.





KB FR4 물질 두배는 완구 자동차를 위한 PWB 프린터 기판을 측면을 댔습니다 0



자주하는 질문 :



1. ACCPCB는 몇 가지 유형의 표면 마감을 할 수 있습니까?



ACCPCB는 ENIG, OSP, LF-HASL, 금 도금(소프트/하드), 침지 은, 주석, 은 도금, 침지 주석 도금, 탄소 잉크 등과 같은 전체 표면 처리 시리즈를 보유하고 있습니다. .. OSP, ENIG , HDI에서 일반적으로 사용되는 OSP + ENIG, BGA PAD 크기가 0.3mm 미만인 경우 일반적으로 클라이언트 또는 OSP OSP + ENIG를 사용하는 것이 좋습니다.





2. 다층 PCB의 일반적인 공정 흐름은 무엇입니까?



재료 절단 → 내부 드라이 필름 → 내부 에칭 → 내부 AOI → 멀티 본드 → 레이어 스택 업 프레싱 → 드릴링 → PTH → 패널 도금 → 외부 드라이 필름 → 패턴 도금 → 외부 에칭 → 외부 AOI → 솔더 마스크 → 부품 마크 → 표면 마무리 → 라우팅 → E/T → 육안 검사.



3. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?



일반 FR4, 고TG 및 할로겐 프리 보드, Rogers, Arlon, Telfon, 알루미늄/구리 기반 보드, PI 등



4. PCB 생산에 필요한 데이터는 무엇입니까?



RS-274-X 형식의 PCB Gerber 파일.





5. ACCPCB는 몇 가지 유형의 표면 마감 처리를 할 수 있습니까?



O-the Leader는 ENIG, OSP, LF-HASL, 금도금(소프트/하드), 침지은, 주석, 은도금, 침지 주석 도금, 탄소 잉크 등과 같은 표면 처리의 전체 시리즈를 보유하고 있습니다. OSP, ENIG, OSP + ENIG는 일반적으로 HDI에서 사용되며, 일반적으로 BGA PAD 크기가 0.3mm 미만인 경우 클라이언트 또는 OSP OSP + ENIG를 사용하는 것이 좋습니다.
