제품 소개다층 기판 보드

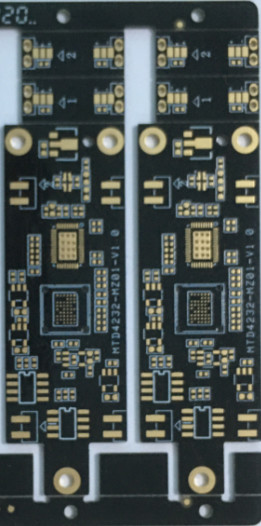

16개 레이어 2 온스 구리 다층 PCB 보드 몰입 금 표면

16개 레이어 2 온스 구리 다층 PCB 보드 몰입 금 표면

16개 레이어 2 온스 구리 다층 PCB 보드 몰입 금 표면
16 Layer 2oz Copper Multilayer PCB Board Immersion Gold Surface
16개 레이어 2 온스 구리 다층 PCB 보드 몰입 금 표면
제품 상세 정보:
원래 장소: 중국
브랜드 이름: ACCPCB
인증: ISO,SGS,TS16949
모델 번호: S10212
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 진공 패킹
배달 시간: 3-5days
지불 조건: T/T, 서부 동맹, Paypal
공급 능력: 50000SQ.M/Per 달
접촉
상세 제품 설명
재료: KB FR4 TG150 조사: 16layer
표면가공도: 침수 금 애플리케이션: 전자 기록기
솔더 마스크: 푸른, 녹색, 검은, 노란 기타 등등. 구리 두께: 2 온스 모든 레이어
최저한의. 구멍 크기: 8 밀 사소 행간: 4mil
사소 선 폭: 4mil 서비스: 주문 제작된 PCB
하이 라이트:

2개 온스 구리 다층 PCB 보드

,

침지 금 다층 인쇄 회로 기판

,

KB FR4 다층 인쇄 회로 기판 이사회

16개의 층 2oz 구리 다중층 PCB 널 침수 금 표면



생산 설명:

이 보드는 16레이어입니다.전자 등록부에 사용됩니다.PCB 프로토 타입, samll 볼륨, 중간 및 큰 볼륨이 허용됩니다.새로운 보드에 대한 MOQ 요청 없음, 반복 주문의 경우 3sq.m을 충족하십시오.



태블릿 PCB 보드의 주요 사양:

생산 유형:

리지드 PCB

층 :

16L

기본 재료:

KB FR4 TG150

구리 두께:

2온스

보드 두께:

0.4mm

최소끝 구멍 크기:

8밀(0.20mm)

최소선폭 :

400만

최소줄 간격:

400만

표면 마무리:

ENIG, OSP, HASL, 침수 금, 금 도금

드릴링 구멍 공차:

+/-3밀(0.075mm)

최소한도 윤곽 포용력:

+/-4밀(0.10mm)

작업 패널 크기:

최대: 1200mmX600mm(47'' X24'')

개요 프로필:

펀칭, 라우팅, CNC 라우팅 + V컷

솔더 마스크 :

LPI 솔더 마스크, 필러블 마스크

솔더 마스크 색상:

블루, 블랙, 옐로우, 매트 그린

자격증 :

UL, CQC, TS16949, ISO14000, ROHS

실크스크린 색상:

하얀

트위스트 및 활:

0.75% 이하



PCB 흐름도.pdf



제품 신청:

1, 통신 통신
2, 가전제품
3, 보안 모니터
4, 차량 전자 제품
5, 스마트 홈
6, 산업 제어
7, 군사 및 방위

16개 레이어 2 온스 구리 다층 PCB 보드 몰입 금 표면 0

기술 능력:

안건 기술적인 매개변수
레이어 1-28 레이어
내부 레이어 최소 추적/공간 4/4밀
아웃 레이어 최소 추적, 공간 4/4밀
내부 레이어 최대 구리 4 온스
아웃 레이어 최대 구리 4 온스
내부 레이어 최소 구리 1/3온스
아웃 레이어 최소 구리 1/3온스
최소 구멍 크기 0.15mm
최대 판 두께 6mm
최소 보드 두께 0.2mm
최대 보드 크기 680*1200mm
PTH 공차 +/-0.075mm
NPTH 공차 +/-0.05mm
카운터싱크 공차 +/-0.15mm
판 두께 공차 +/-10%
최소 BGA 7백만
최소 SMT 7*10밀
솔더 마스크 브리지 400만
솔더 마스크 색상 흰색, 검정색, 파란색, 녹색, 노란색, 빨간색 등
범례 색상 흰색, 검정색, 노란색, 회색 등
표면 마무리 HAL, OSP, 침수 Ni/Au, Imm silver/SN, ENIG
보드 재료 FR-4, 높은 TG, HighCTI,할로겐 프리;알루미늄 Bsed PCB, 고주파(rogers, isola), 구리 기반 PCB
임피던스 제어 +/-10%
활과 비틀기 ≤0.5





16개 레이어 2 온스 구리 다층 PCB 보드 몰입 금 표면 1

자주하는 질문 :



1. PCB 생산에 필요한 데이터는 무엇입니까?

   RS-274-X 형식의 PCB Gerber 파일.

2. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?

일반 FR4, 고TG 및 할로겐 프리 보드, Rogers, Arlon, Telfon, 알루미늄/구리 기반 보드, PI 등


3. 다층 PCB의 일반적인 공정 흐름은 무엇입니까?

재료 절단 → 내부 드라이 필름 → 내부 에칭 → 내부 AOI → 멀티 본드 → 레이어 스택 업 프레싱 → 드릴링 → PTH → 패널 도금 → 외부 드라이 필름 → 패턴 도금 → 외부 에칭 → 외부 AOI → 솔더 마스크 → 부품 마크 → 표면 마무리 → 라우팅 → E/T → 육안 검사.



4. ACCPCB는 어떻게 품질을 보장합니까?

우리의 고품질 표준은 다음을 통해 달성됩니다.

1.1 프로세스는 ISO 9001:2008 표준에 따라 엄격하게 관리됩니다.
1.2 생산 프로세스 관리에 소프트웨어의 광범위한 사용
1.3 최첨단 테스트 장비 및 도구.예: 플라잉 프로브, 전자 테스트, X선 검사, AOI(자동 광학 검사기) .
1.4.고장 사례 분석 프로세스를 갖춘 전담 품질 보증팀
