원래 장소: | 중국 |
브랜드 이름: | ACCPCB |
인증: | ISO,SGS,TS16949 |
모델 번호: | S102121 |
최소 주문 수량: | 1 PC |
---|---|
가격: | Negotiable |
포장 세부 사항: | 진공 패킹 |
배달 시간: | 3-5days |
지불 조건: | T/T, 서부 동맹, Paypal |
공급 능력: | 50000SQ.M/Per 달 |

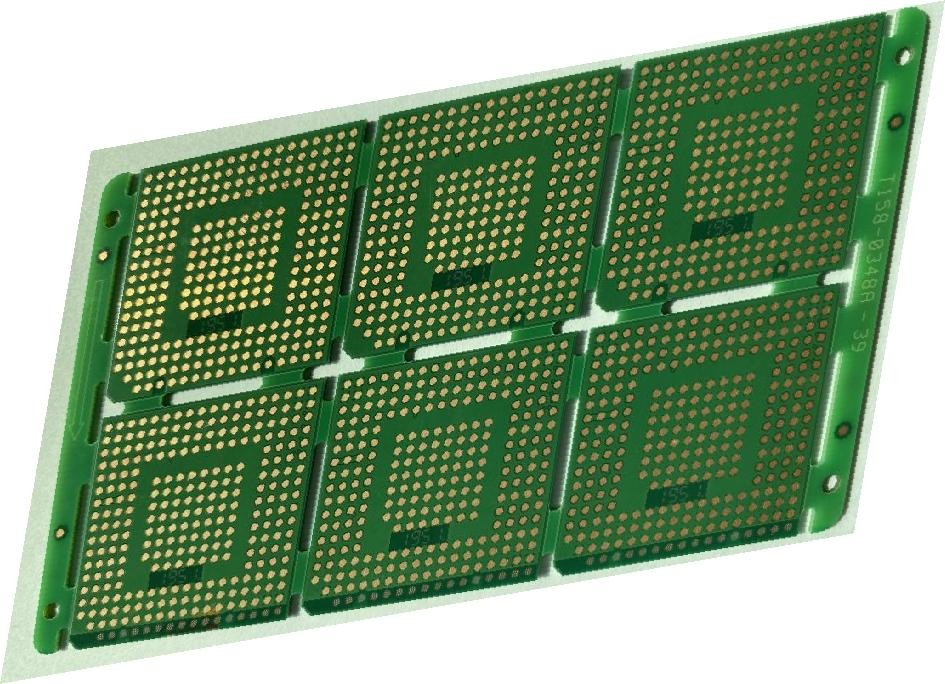

재료: | KB FR4 | 조사: | 14 층 |
---|---|---|---|
표면가공도: | 침수 금 | 애플리케이션: | 원격 제어 장치 |
솔더 마스크: | 푸른, 녹색, 검은, 노란 기타 등등. | 구리 두께: | 2 온스 모든 레이어 |
최저한의. 구멍 크기: | 8 밀 | 사소 행간: | 4mil |
사소 선 폭: | 4mil | 서비스: | 주문 제작된 PCB |
하이 라이트: | 2oz Copper Multilayer Circuit Board,KB FR4 Multilayer Circuit Board,2oz 14 Layer Circuit Board |
자주하는 질문 :
1. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?
일반 FR4, 고TG 및 할로겐 프리 보드, Rogers, Arlon, Telfon, 알루미늄/구리 기반 보드, PI 등
2. ACCPCB는 어떻게 품질을 보장합니까?
우리의 고품질 표준은 다음을 통해 달성됩니다.
1.1 프로세스는 ISO 9001:2008 표준에 따라 엄격하게 관리됩니다.
1.2 생산 프로세스 관리에 소프트웨어의 광범위한 사용
1.3 최첨단 테스트 장비 및 도구.예: 플라잉 프로브, 전자 테스트, X선 검사, AOI(자동 광학 검사기) .
1.4.고장 사례 분석 프로세스를 갖춘 전담 품질 보증팀
3. PCB 생산에 필요한 데이터는 무엇입니까?
RS-274-X 형식의 PCB Gerber 파일.
4. 다층 PCB의 일반적인 공정 흐름은 무엇입니까?
재료 절단 → 내부 드라이 필름 → 내부 에칭 → 내부 AOI → 멀티 본드 → 레이어 스택 업 프레싱 → 드릴링 → PTH → 패널 도금 → 외부 드라이 필름 → 패턴 도금 → 외부 에칭 → 외부 AOI → 솔더 마스크 → 부품 마크 → 표면 마무리 → 라우팅 → E/T → 육안 검사.
5. ACCPCB는 몇 가지 유형의 표면 마감 처리를 할 수 있습니까?
O-the Leader는 ENIG, OSP, LF-HASL, 금도금(소프트/하드), 침지은, 주석, 은도금, 침지 주석 도금, 탄소 잉크 등과 같은 표면 처리의 전체 시리즈를 보유하고 있습니다. OSP, ENIG, OSP + ENIG는 일반적으로 HDI에서 사용되며, 일반적으로 BGA PAD 크기가 0.3mm 미만인 경우 클라이언트 또는 OSP OSP + ENIG를 사용하는 것이 좋습니다.
