제품 소개다층 기판 보드

ENGI 표면 1 온스 4MIL 다층 인쇄 회로 보드

ENGI 표면 1 온스 4MIL 다층 인쇄 회로 보드

ENGI 표면 1 온스 4MIL 다층 인쇄 회로 보드
ENGI Surface 1oz 4MIL Multilayer Printed Circuit Board
ENGI 표면 1 온스 4MIL 다층 인쇄 회로 보드
제품 상세 정보:
원래 장소: 중국
브랜드 이름: ACCPCB
인증: ISO, UL, SGS,TS16949
모델 번호: S1207127
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 방습제를 가진 진공 패킹
배달 시간: 10-12DAYS
지불 조건: L/C / T/T/서부 동맹/Paypal
접촉
상세 제품 설명
상품 이름: 다중층 엄밀한 널 두께: 1.50mm
사이즈: 100mmX60mm 사소 행간: 0.1MM/4MIL
판 두께: 0.5~3.2mm 표면 마감: 침수 금
구리 두께: 0.5oz-6oz 민 행간: 4 밀리리터 (0.1mm)
Min.line 폭: 4 밀리리터 (0.1 밀리미터) 민 드릴 구멍 치수: 0.2mm
하이 라이트:

4MIL 다층 인쇄 회로 보드

,

1개 온스 다층 인쇄 회로 보드

,

0.1MM 다층 인쇄 회로 보드

ENGI Surface 1oz 4MIL 다층 인쇄 회로 기판



측정기용 ENGI 표면이 있는 다층 PCB 기판 다층 회로 기판





생산 설명:

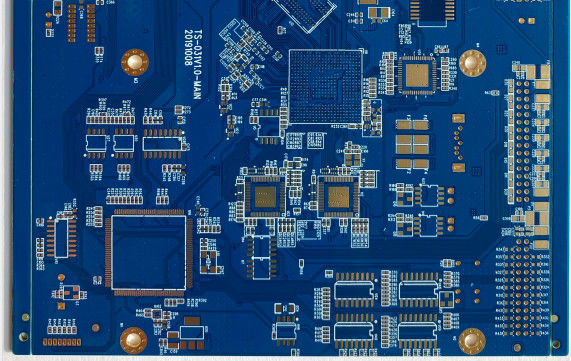

이 보드는 1oz 구리 두께의 6레이어입니다.측정 장치에 사용됩니다.PCB 프로토 타입, samll 볼륨, 중간 및 큰 볼륨이 허용됩니다.새로운 주문에 대한 MOQ 요청이 없습니다.이 보드는 모두 UL, TS16949, ISO9001 등을 충족합니다.



증폭기 PCB 보드의 주요 사양:



생산 유형: 리지드 다층 PCB
층 : 6층
기본 재료: FR4
구리 두께: 1 온스
보드 두께: 2.30mm
최소끝 구멍 크기: 8밀(0.10mm)
최소선폭 : 400만
최소줄 간격: 400만
표면 마무리: 이니그
드릴링 구멍 공차: +/-3밀(0.075mm)
최소한도 윤곽 포용력: +/-4밀(0.10mm)
작업 패널 크기: 최대: 1200mmX600mm(47'' X24'')
개요 프로필: 펀칭, 라우팅, CNC 라우팅 + V컷
솔더 마스크 : LPI 솔더 마스크, 필러블 마스크
솔더 마스크 색상: 블루, 블랙, 옐로우, 매트 그린
자격증 : UL, CQC, TS16949, ISO14000, ROHS
실크스크린 색상: 하얀
트위스트 및 활: 0.75% 이하



PCB 차트.pdf



제품 신청:



1, 통신 의사 소통 :무선 LAN 카드, XDSL 라우터, 서버, 광학 장치, 하드 드라이브 등;



2, 소비자 전자 제품: TV, DVD, 디지털 카라머, 에어컨, 냉장고, 셋톱 박스 등;



3, 보안 모니터: 휴대폰, PDA, GPS, 카라머 모니터 등;



4, 차량 전자 제품: 자동차 등;



5, 스마트 홈: 웨어러블 기기, 컴퓨터, 아이패드, 원격 제어 등;



6, 산업 제어: 의료 기기, UPS 장비, 제어 장치 등;



7, 군사 및 방위: 군사 무기 등;







기술 능력:



아이템 능력
최대레이어 수 28L
최소선 굵은 0.08mm
최소줄 간격 0.08mm
최소구멍 크기 0.15mm
보드 두께 0.4-6.0mm
최대보드 사이즈 520×620mm
(PTH) 홀 사이즈 공차(PTH) ±0.075mm
(NPTH) 홀 사이즈 공차(NPTH) ) ±0.05mm
홀포지션 공차(라우팅) ±0.1mm
외형 공차(펀칭) ±0.1mm





ENGI 표면 1 온스 4MIL 다층 인쇄 회로 보드 0



자주하는 질문:



1. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?



일반 FR4, 고TG 및 할로겐 프리 보드, Rogers, Arlon, Telfon, 알루미늄/구리 기반 보드, PI 등


2. PCB 생산에 필요한 데이터는 무엇입니까?



RS-274-X 형식의 PCB Gerber 파일.



3. ACCPCB는 몇 가지 유형의 표면 마감 처리를 할 수 있습니까?



O-the Leader는 ENIG, OSP, LF-HASL, 금도금(소프트/하드), 침지은, 주석, 은도금, 침지 주석 도금, 탄소 잉크 등과 같은 표면 처리의 전체 시리즈를 보유하고 있습니다. OSP, ENIG, OSP + ENIG는 일반적으로 HDI에서 사용되며, 일반적으로 BGA PAD 크기가 0.3mm 미만인 경우 클라이언트 또는 OSP OSP + ENIG를 사용하는 것이 좋습니다.
