8 침수 금 Sureface도의 층 HDI PCB 널 고밀도 내부 연락

8 침수 금 Sureface도의 층 HDI PCB 널 고밀도 내부 연락

8 Layer HDI PCB Board High Density Interconnect With Immersion Gold Sureface
8 Layer HDI PCB Board High Density Interconnect With Immersion Gold Sureface

제품 상세 정보:

원래 장소: 중국
브랜드 이름: ACCPCB
인증: ISO, UL, SGS,TS16949
모델 번호: P1135

결제 및 배송 조건:

최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 방습제를 가진 진공 패킹
배달 시간: 15-20days
지불 조건: L/C / T/T/서부 동맹/Paypal
공급 능력: 25000SQ.M / PER MONTH
접촉
상세 제품 설명
주요 단어: 고밀도 Interconnector 재료: FR4 TG150
레이어: 1+N+1 HDI 구조물과 8 층 PCB 특색: 무연 HAL
구리 간격: 1oz 안 층/2oz outlayer 널 간격: 0.2-6.0mm
사소 행간: 0.1mm 땜납 가면: 그린
상품 이름: fr4 pcb 제조자 서비스: 주문을 받아서 만드십시오
하이 라이트:

double sided copper clad board

,

hdi circuit boards

침지 금 표면과 8 층 고밀도 내부연락 PCB 녹색 솔더 마스크


제조 설명 :



이 이사회는 8L PCB입니다. 그것은 항공 우주 생산을 위해 사용됩니다. PCB의 모두는 ISO9001, ROHS, UL, TS16949 체르티프아카온 기타 등등을 건네줍니다.





태블릿 PCB 보드의 키 사양 :



제조식 : 리지드 피씨비
층을 이루세요 : 8 층
기재 : FR4150
구리 두께 : 2 온스
판 두께 : 1.6 밀리미터
민. 마무리 구멍 치수 : 8 밀리리터 (0.20mm)
민. 선 폭 : 4 밀리리터
민. 행간 : 4 밀리리터
표면 마감 : ENIG, OSP, HASL은 무료, 침지 금, 금 도금법을 이끕니다
구멍 뚫기 구멍 허용한도 : +/-3 밀리리터 (0.075 밀리미터)
민 개요 허용한도 : +/-4 밀리리터 (0.10 밀리미터)
작업 판넬 사이즈 : 최대 :1200mmX600mm (47 X24 )
개요 프로필 : 펀칭, 라우팅, CNC 라우팅 + V-커트
솔더 마스크 : LPI 솔더 마스크, 벗길 수 있는 마스크
솔더 마스크 색 : 푸른, 검은, 노란, 광택이 없는 녹색
증명하세요 : UL, CQC, TS16949, 국제환경규격, ROHS
실크 스트린 색 : 백색
뒤틀리고 휘어지세요 : 단지 0.75 %





PCB 흐름 Chart.pdf



ACCPCB 기술적 Capability.pdf



타임즈 지를 이끄세요 :

타입



(맥스 ㎡/month)

샘플

(일)

집단 생산(일)
새로운 PO 반복 PO 긴급합니다
2 층 50000 sq.m / 달 2-3 10-11 8-9 4
4 층 5-6 11-12 9-11 5
6 층 6-7 13-14 12-14 6
8 층 7-8 16-18 14-15 7





  •

장점 :


IPC-A-160 기준을 잡은 오우 엄격한 생산물책임제도
생산 전에 오우 공학 전처리
오우 생산 프로세스 컨트롤 (5Ms)
IQC, IPQC, FQC, OQC를 포함하는 오우 100% E-테스트, 100% 육안 검사
엑스레이, 3D 현미경과 ICT를 포함하여, 오우 100% AOI 점검
오우 고전압 테스트, 임피던스 대조 시험
오우 마이크로 부분, 납땜 성능, 검사에게 충격을 준 열 응력 검사
오우 조직 내부 PCB 생산
오우 아니오 최소 발주량과 무료샘플
오우는 배지 부피 생산량에 대한 로우에 초점을 맞춥니다
빠른 오우와 적시 배달

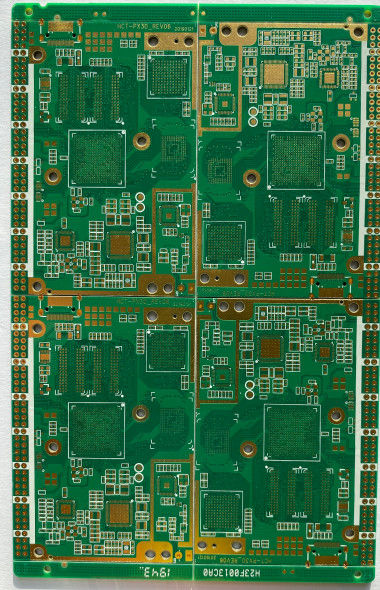

8 침수 금 Sureface도의 층 HDI PCB 널 고밀도 내부 연락 0



FAQ :



1. 어떻게 ACCPCB가 품질을 보증합니까?



우리의 높은 품질 기준은 다음에 의해서 얻어집니다.

1.1 과정은 엄밀하게 ISO 9001:2008 기준 하에 제어됩니다.
1.2 생산 과정을 관리하는 것에 소프트웨어의 광범위한 사용
1.3 첨단 시험 장비와 도구. 예를 들어 날아다니는 조사, e-테스트, X-레이 정밀검사, AOI (자동화된 광학식 검사기) .
1.4.장애 케이스 분석 프로세스와 헌신적 품질 보증팀

2. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?



공통 FR4, 하이-TG와 무할로겐 이사회, 로저스, 아를롱, 텔폰, 알루미늄 / 구리-기저 이사회, PI, 기타 등등.


3. 자료가 PCB 생산량을 위해 필요한 것?



RS-274-X 형식과 PCB 거버 파일.


4. 다층 피씨비를 위한 전형적 프로세서 플로우가 무엇입니까?



물질적 절단 → 안쪽 건조박막잔류 → 안쪽 에칭 → 안쪽 AOI → Multi-bond→ 레이어 스택업 레코드 → 드릴링 → PTH → 판넬 도금 → 외부 건조박막잔류 → 패턴 도금 → 외부 에칭 → 외부 AOI → 솔더 마스크 → 성분 마크 → 표면가공도 → 라우팅 → E/T → 육안 검사.


5. 많은 유형의 표면가공도 ACCPCB가 어떻게 할 수 있는지?



오우 지도자가 다음과 같은 표면가공도의 전체 시리즈를 가지 : ENIG, OSP, LF-HASL, 금 도금법 (soft/hard), 이머젼 실버, 주석, 은 도금, 몰입 틴 플래팅, 탄소 잉크와 기타 등등. .. OSP, ENIG, OSP + ENIG는 일반적으로 HDI에 쓰였습니다, 보통 우리는 BGA 패드가 0.3 이하 밀리미터를 분류하면 당신이 고객 또는 OSP OSP + ENIG를 이용하라고 권고합니다.


6. PCB에 대한 유가에 영향을 미칠 주 요인이 무엇입니까?



재료 ;
표면가공도 ;

판 두께, 구리 두께 ;
기술 어려움 ;
다양한 품질 표준 ;
PCB 특성 ;
지불 기간 ;



7. 당신에게 어떻게 임피던스 계산을 합니까?



임피던스 제어 시스템은 약간의 시험 쿠폰, SI6000 소프트와 CITS 500s 장비를 사용하여 행해집니다.
