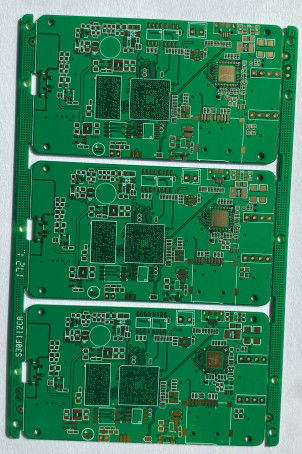

4레이어 시제품 PCB 널, 5G 장치를 위한 침수 금 시제품 PCB 서비스

4레이어 시제품 PCB 널, 5G 장치를 위한 침수 금 시제품 PCB 서비스

4레이어 시제품 PCB 널, 5G 장치를 위한 침수 금 시제품 PCB 서비스
Four Layer Prototype PCB Board , Immersion Gold Prototype PCB Services For 5G Device
4레이어 시제품 PCB 널, 5G 장치를 위한 침수 금 시제품 PCB 서비스
제품 상세 정보:
원래 장소: 중국
브랜드 이름: ACCPCB
인증: ISO,SGS,TS16949
모델 번호: P10422
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 진공 포장
배달 시간: 3-5 일간
지불 조건: T/T, 서부 동맹, Paypal
공급 능력: 50000SQ.M/PER 달
접촉
상세 제품 설명
재료: FR4 조사: 4layer
표면가공도: 침수 금 용법: 전자정보
솔더 마스크: 그린 서비스: 원스톱 서비스는, 주문을 받아서 만듭니다
하이 라이트:

빠른 회전 pcb

,

시제품 회로판

5G 장치를 위한 침수 금 시제품 PCB 서비스를 가진 4개의 층 시제품 PCB 널



주요 사양/특징:

레이어 수:

4층
기본 재료:

FR4

구리 두께:

2/2온스 구리
두께:

1.58mm
크기:

100.6 x 90.5mm
쿠퍼 인 홀:

최소 20um
표면 마무리:

이머젼 골드 ( au:2u'')
솔더 마스크:

녹색
개요: 라우팅, V 홈, 베벨링 펀치
회사 유형: 제조사/공장

PCB 흐름도.pdf

ACCPCB 기술 능력.pdf



주요 경쟁 이점:

친환경 제품 : 모든 제품이 ROHS SGS 보고서를 충족합니다.

가격 : 공장 가격

제품특징 : A급 B급 소재

신속한 배송 : 2-3일

품질 승인: UL TS16949 ROSH

서비스 : 24시간 이내

  • 소액 주문 수락됨



  • 4레이어 시제품 PCB 널, 5G 장치를 위한 침수 금 시제품 PCB 서비스 0



기술 능력 :

안건 기술적인 매개변수
레이어 1-28 레이어
내부 레이어 최소 추적/공간 4/4밀
아웃 레이어 최소 추적, 공간 4/4밀
내부 레이어 최대 구리 4 온스
아웃 레이어 최대 구리 4 온스
내부 레이어 최소 구리 1/3온스
아웃 레이어 최소 구리 1/3온스
최소 구멍 크기 0.15mm
최대 판 두께 6mm
최소 보드 두께 0.2mm
최대 보드 크기 680*1200mm
PTH 공차 +/-0.075mm
NPTH 공차 +/-0.05mm
카운터싱크 공차 +/-0.15mm
판 두께 공차 +/-10%
최소 BGA 7백만
최소 SMT 7*10밀
솔더 마스크 브리지 400만
솔더 마스크 색상 흰색, 검정색, 파란색, 녹색, 노란색, 빨간색 등
범례 색상 흰색, 검정색, 노란색, 회색 등
표면 마무리 HAL, OSP, 침수 Ni/Au, Imm silver/SN, ENIG
보드 재료 FR-4, 높은 TG, HighCTI,할로겐 프리;알루미늄 Bsed PCB, 고주파(rogers, isola), 구리 기반 PCB
임피던스 제어 +/-10%
활과 비틀기 ≤0.5







태그:

빠른 회전 pcb,

시제품 회로판,

전자 시제품 널
