제품 소개프로토 타입 Pcb 보드

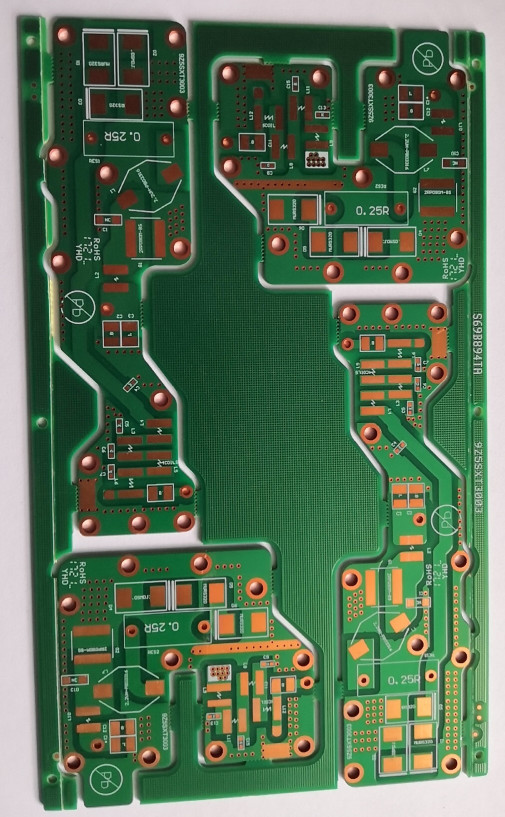

신호등 2 층 시제품 PCB 널 높은 정밀도 OSP 표면 끝

신호등 2 층 시제품 PCB 널 높은 정밀도 OSP 표면 끝

신호등 2 층 시제품 PCB 널 높은 정밀도 OSP 표면 끝
video
신호등 2 층 시제품 PCB 널 높은 정밀도 OSP 표면 끝
제품 상세 정보:
원래 장소: 중국
브랜드 이름: ACCPCB
인증: ISO,SGS,TS16949
모델 번호: P1066
결제 및 배송 조건:
최소 주문 수량: 1 PC
가격: Negotiable
포장 세부 사항: 진공 포장
배달 시간: 3-5 일간
지불 조건: T/T, 서부 동맹, Paypal
공급 능력: 50000SQ.M/PER 달
접촉
상세 제품 설명
재료: FR4 조사: 겹켜
지상 끝: OSP 용법: 전자 시그날 빛
땜납 가면: 백색 서비스: 원스톱 서비스는, 주문을 받아서 만듭니다
널 간격: 1.6mm min. Hole Size: 0.1mm
사소 행간: 0.1mm4mil) 사소 선 폭: 0.1 0mm
하이 라이트:

빠른 회전 기판

,

프로토타입 회로 보드

신호등 2 층 원형 PCB 보드고 정밀도 OSP 표면가공도



제조 설명 :



이 이사회는 양측 사이드 PCB (폴리염화비페닐)입니다. 그것은 OSP 이사회입니다. 우리는 승락 PCB 원형, 작은 볼움, 중앙이고 대 용적 할 수있. 단지 재주문에 대한, 새로운 이사회에 대한 어떤 MOQ 요청, 3sq.m하고 인사하지 마세요.



OSP 이사회의 키 사양 / 특수 기능 :





층수 :

2Layer

기재 :

FR4

구리 두께 :

0.5 / 0.5 온스 Cu

판 두께 :

1.60 밀리미터

분류하세요 :

80.6 X 96.5 밀리미터

홀에서 쿠퍼 : 분 25 um
표면 마감 : OSP
솔더 마스크 :

그린

전설 :

백색

개요 프로필 : 라우팅, V 홈, 베벨링 펀치
작업 판넬 사이즈 : 최대 :1200mmX600mm (47 X24 )
개요 프로필 : 펀칭, 라우팅, CNC 라우팅 + V-커트
솔더 마스크 : LPI 솔더 마스크, 벗길 수 있는 마스크
증명하세요 : UL, CQC, TS16949, 국제환경규격, ROHS
뒤틀리고 휘어지세요 : 단지 0.75 %

PCB 흐름 Chart.pdf





제품 애플리케이션 :



1, 가전제품 : 텔레비전, DVD, 디지털 카라메르, 공기 컨디쇼너, 냉장고, 셋탑 박스 기타 등등 ;



2, 보안 모니터 : 모이블 전화기, PDA, GPS, 카라메르 모니터 등 ;



3, 텔레콤 통신 :무선 랜 카드, 멀티 DSL 라우터, 서버, 광학적 장치, 하드 드라이브 등 ;



4, 산업 제어 : 의료 기기, UPS 장비, 제어 장치 등 ;



5, 차량 전기공학 : 자동차 기타 등등 ;



6, 군 & 국방부 : 군사 무기 기타 등등 ;



신호등 2 층 시제품 PCB 널 높은 정밀도 OSP 표면 끝 0

기술 성능 :



항목 기술적인 매개 변수
레이어 1-28 층
인너 레이어 민 추적 / 공간 4/4 밀리리터
아웃 레이어 민 추적, 공간 4/4 밀리리터
인너 레이어 맥스 구리 4 항공 회사 코드
아웃 레이어 맥스 구리 4 항공 회사 코드
인너 레이어 민 구리 1/3 온스
아웃 레이어 민 구리 1/3 온스
민 구멍 치수 0.15 밀리미터
Max.board 두께 6 밀리미터
Min.board 두께 0.2 밀리미터
Max.board 사이즈 680*1200 밀리미터
PTH 허용한도 +/-0.075mm
NPTH 허용한도 +/-0.05mm
송곳 허용한도 +/-0.15mm
판 두께 허용한도 +/-10%
민 BGA 7 밀리리터
민 SMT 7*10 밀리리터
솔더 마스크 다리 4 밀리리터
솔더 마스크 색 하얗고 검, 푸르, 녹색이, 노랗, 빨갛, 기타 등등
전설 색 하얀, 검은, 노란, 회색, 기타 등등
표면가공도 HAL, OSP, 몰입 Ni / Au, Imm 은 / SN, ENIG
판재 FR-4 ;높은 TG ;하이크티 ; 무독성 ; 알루미늄 Bsed PCB, 고주파 (로저스, 이솔라), 구리 -토대 PCB
임피던스 제어 +/-10%
활과 트위스트 ≤0.5






  • 신호등 2 층 시제품 PCB 널 높은 정밀도 OSP 표면 끝 1

FAQ



1. 어떻게 ACCPCB가 품질을 보증합니까?



우리의 높은 품질 기준은 다음에 의해서 얻어집니다.

1.1 과정은 엄밀하게 ISO 9001:2008 기준 하에 제어됩니다.
1.2 생산 과정을 관리하는 것에 소프트웨어의 광범위한 사용
1.3 첨단 시험 장비와 도구. 예를 들어 날아다니는 조사, e-테스트, X-레이 정밀검사, AOI (자동화된 광학식 검사기) .
1.4.장애 케이스 분석 프로세스와 헌신적 품질 보증팀

2. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?



공통 FR4, 하이-TG와 무할로겐 이사회, 로저스, 아를롱, 텔폰, 알루미늄 / 구리-기저 이사회, PI, 기타 등등.


3. 자료가 PCB 생산량을 위해 필요한 것?



RS-274-X 형식과 PCB 거버 파일.


4. 다층 피씨비를 위한 전형적 프로세서 플로우가 무엇입니까?



물질적 절단 → 안쪽 건조박막잔류 → 안쪽 에칭 → 안쪽 AOI → Multi-bond→ 레이어 스택업 레코드 → 드릴링 → PTH → 판넬 도금 → 외부 건조박막잔류 → 패턴 도금 → 외부 에칭 → 외부 AOI → 솔더 마스크 → 성분 마크 → 표면가공도 → 라우팅 → E/T → 육안 검사.


5. 많은 유형의 표면가공도 ACCPCB가 어떻게 할 수 있는지?



오우 지도자가 다음과 같은 표면가공도의 전체 시리즈를 가지 : ENIG, OSP, LF-HASL, 금 도금법 (soft/hard), 이머젼 실버, 주석, 은 도금, 몰입 틴 플래팅, 탄소 잉크와 기타 등등. .. OSP, ENIG, OSP + ENIG는 일반적으로 HDI에 쓰였습니다, 보통 우리는 BGA 패드가 0.3 이하 밀리미터를 분류하면 당신이 고객 또는 OSP OSP + ENIG를 이용하라고 권고합니다.


6. PCB에 대한 유가에 영향을 미칠 주 요인이 무엇입니까?



재료 ;
표면가공도 ;

판 두께, 구리 두께 ;
기술 어려움 ;
다양한 품질 표준 ;
PCB 특성 ;
지불 기간 ;



7. 당신에게 어떻게 임피던스 계산을 합니까?



임피던스 제어 시스템은 약간의 시험 쿠폰, SI6000 소프트와 CITS 500s 장비를 사용하여 행해집니다.





  •
