| 원래 장소: | 중국 |
| 브랜드 이름: | ACCPCB |
| 인증: | ISO, UL, SGS,TS16949 |
| 모델 번호: | P1090 |
| 최소 주문 수량: | 1-5PCS |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 진공 포장 |
| 배달 시간: | 12-16days |
| 지불 조건: | L/C / T/T/서부 동맹/Paypal |
| 공급 능력: | 50000SQ.M/PER 달 |
| 재료: | FR4 | 레이어: | 10L |
|---|---|---|---|
| 표면가공도: | 침수 금 (Au: 2u") | 두께: | 1.60mm |
| 최저한의. 구멍 크기: | 0.1mm | 구리 두께: | 0.5 OZ--2.0OZ |
| 타입: | 전자 널, 엄밀한 널 | ||
| 하이 라이트: | 관례 인쇄 회로 기판,이중 층 pcb |
||

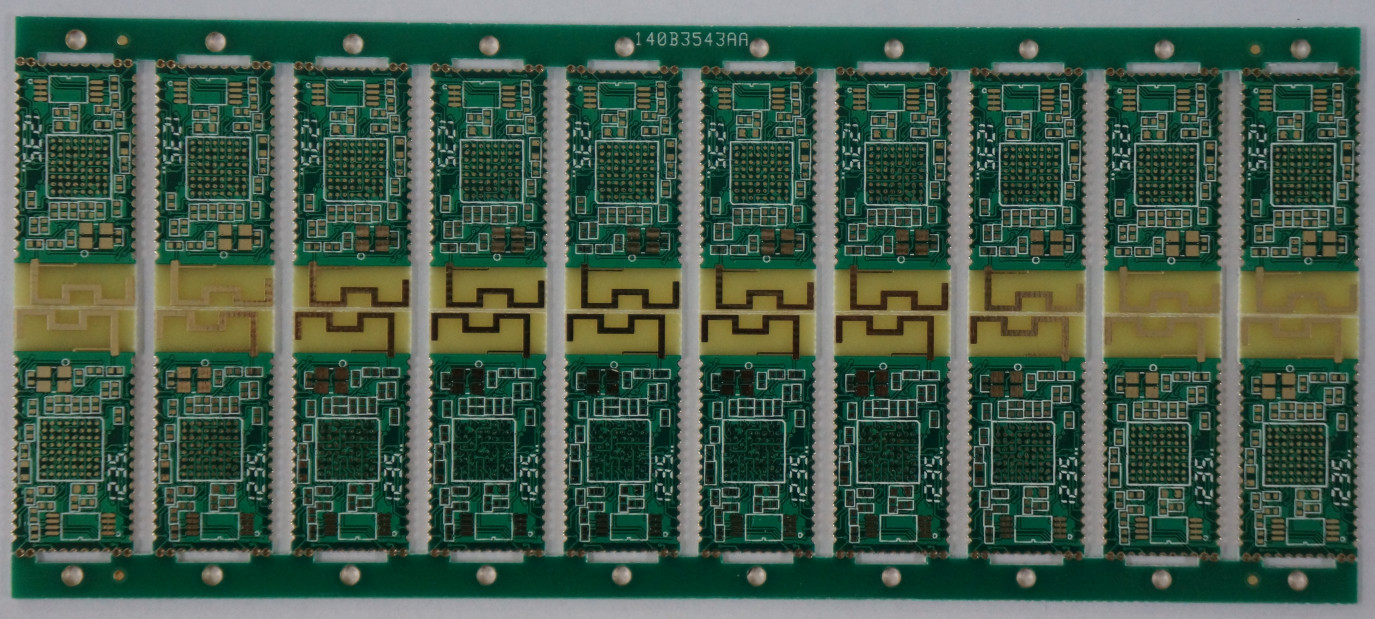

1.6 두께 임피던스 제어 PCB Nanya FR4 재질 0.5 OZ-2.0 OZ 구리
주요 사양/특징:
| 기본 재료: | FR4 |
| 보드 두께: | 1.60mm |
| 레이어: | 10개의 레이어 |
| 구리 두께: | 모든 레이어에 대해 1온스 |
| 표면 마감: | 침수 금(Au:2u'') |
| 임피던스: | 100옴 |
| 최소구멍 크기: | 0.15mm |
| 최소선폭 : | 0.1mm/4mil |
| 최소줄 간격: | 4/4mil(0.1/0.1mm) |
| 생산 능력: | 50000Sq.m/월 |
품질 보증 :
모든 생산 공정에는 품질, AOI, E-testing, Flying Probe Test를 보장하기 위해 테스트할 특별한 사람이 있습니다.
전문 엔지니어가 품질을 확인하도록하십시오.
모든 제품은 CE, FCC, ROHS 및 기타 인증을 통과했습니다.
애플리케이션:
무대, Industrila 제어, 컴퓨터, 소비 전자, 보안, 자동차, 전력 전자, 의료, 통신 등에서 널리 사용됩니다.
리드 타임:
| 리드 타임 | 2 / 패 | 4 / 패 | 6 / 패 | 8 / 패 |
| 샘플 주문 | 3-5일 | 6-8일 | 10-12일 | 12-14일 |
| 대량 생산 | 7-9일 | 8-10일 | 12-15일 | 15-18일 |
자주하는 질문 :
1. ACCPCB는 어떻게 품질을 보장합니까?
우리의 고품질 표준은 다음을 통해 달성됩니다.
1.1 프로세스는 ISO 9001:2008 표준에 따라 엄격하게 관리됩니다.
1.2 생산 프로세스 관리에 소프트웨어의 광범위한 사용
1.3 최첨단 테스트 장비 및 도구.예: 플라잉 프로브, 전자 테스트, X선 검사, AOI(자동 광학 검사기) .
1.4.고장 사례 분석 프로세스를 갖춘 전담 품질 보증팀
2. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?
일반 FR4, 고TG 및 할로겐 프리 보드, Rogers, Arlon, Telfon, 알루미늄/구리 기반 보드, PI 등
3. PCB 생산에 필요한 데이터는 무엇입니까?
RS-274-X 형식의 PCB Gerber 파일.
4. 다층 PCB의 일반적인 공정 흐름은 무엇입니까?
재료 절단 → 내부 드라이 필름 → 내부 에칭 → 내부 AOI → 멀티 본드 → 레이어 스택 업 프레싱 → 드릴링 → PTH → 패널 도금 → 외부 드라이 필름 → 패턴 도금 → 외부 에칭 → 외부 AOI → 솔더 마스크 → 부품 마크 → 표면 마무리 → 라우팅 → E/T → 육안 검사.
5. ACCPCB는 몇 가지 유형의 표면 마감 처리를 할 수 있습니까?
리더는 ENIG, OSP, LF-HASL, 금도금(소프트/하드), 침지은, 주석, 은도금, 침지 주석 도금, 탄소 잉크 등과 같은 표면 처리의 전체 시리즈를 보유하고 있습니다. .. OSP, ENIG, OSP + ENIG는 일반적으로 HDI에서 사용되며, 일반적으로 BGA PAD 크기가 0.3mm 미만인 경우 클라이언트 또는 OSP OSP + ENIG를 사용하는 것이 좋습니다.
담당자: sales
전화 번호: +8615889494185
