| 원래 장소: | 중국 |
| 브랜드 이름: | ACCPCB |
| 인증: | ISO, UL, SGS,TS16949 |
| 모델 번호: | S1207126 |
| 최소 주문 수량: | 1pcs |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 방습제를 가진 진공 패킹 |
| 배달 시간: | 10-12DAYS |
| 지불 조건: | L/C / T/T/서부 동맹/Paypal |
| 상품 이름: | 다중층 엄밀한 널 | 두께: | 1.60mm |
|---|---|---|---|
| 크기: | 200mmX160mm | 사소 행간: | 0.1MM/4MIL |
| 널 간격: | 0.5~3.2mm | 지상 끝마무리: | HAL 무연성, 침지 금, 이머젼 실버 /TIN |
| 구리 간격: | 0.5oz-6oz | 민 행간: | 4 밀리리터 (0.1mm) |
| Min.line 폭: | 4 밀리리터 (0.1 밀리미터) | 민 드릴 구멍 치수: | 0.2mm |
| 하이 라이트: | TG150 Lead Free PCB,TG150 Lead Free PCB Board,Solder Mask FR4 PCB Board |
||

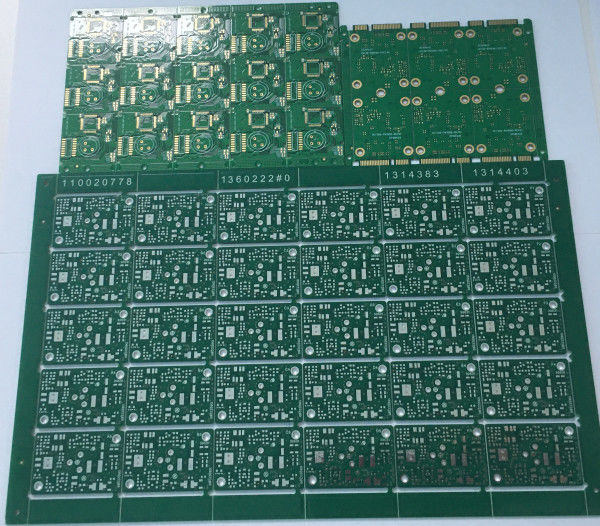

FR4 TG150 물질 무연성 PCB 보드는 전원 공급기를 위한 솔더 마스크를 녹색으로 만듭니다
| 제조식 : | 리지드 피씨비 |
| 층을 이루세요 : | 3 층 |
| 기재 : | FR4 tg150 |
| 구리 두께 : | 1 온스 |
| 판 두께 : | 1.60 밀리미터 |
| 민. 마무리 구멍 치수 : | 8 밀리리터 (0.10mm) |
| 민. 선 폭 : | 4 밀리리터 |
| 민. 행간 : | 4 밀리리터 |
| 표면 마감 : | ENIG, OSP, HASL, 침지 금, 금 도금법 |
| 구멍 뚫기 구멍 허용한도 : | +/-3 밀리리터 (0.075 밀리미터) |
| 민 개요 허용한도 : | +/-4 밀리리터 (0.10 밀리미터) |
| 작업 판넬 사이즈 : | 최대 :1200mmX600mm (47 X24 ) |
| 개요 프로필 : | 펀칭, 라우팅, CNC 라우팅 + V-커트 |
| 솔더 마스크 : | LPI 솔더 마스크, 벗길 수 있는 마스크 |
| 솔더 마스크 색 : | 푸른, 검은, 노란, 광택이 없는 녹색 |
| 증명하세요 : | UL, CQC, TS16949, 국제환경규격, ROHS |
| 실크 스트린 색 : | 백색 |
| 뒤틀리고 휘어지세요 : | 단지 0.75 % |
제품 애플리케이션 :
1, 텔레콤 통신 :무선 랜 카드, 멀티 DSL 라우터, 서버, 광학적 장치, 하드 드라이브 등 ;
2, 가전제품 : 텔레비전, DVD, 디지털 카라메르, 공기 컨디쇼너, 냉장고, 셋탑 박스 기타 등등 ;
3, 보안 모니터 : 모이블 전화기, PDA, GPS, 카라메르 모니터 등 ;
4, 차량 전기공학 : 자동차 기타 등등 ;
5, 스마트 홈 : 착용가능 장치, 컴퓨터, 아이패드, 리모콘 기타 등등 ;
6, 산업 제어 : 의료 기기, UPS 장비, 제어 장치 등 ;
7, 군 & 국방부 : 군사 무기 기타 등등 ;
장점 :
IPC-A-160 기준을 잡은 오우 엄격한 생산물책임제도
생산 전에 오우 공학 전처리
오우 생산 프로세스 컨트롤 (5Ms)
IQC, IPQC, FQC, OQC를 포함하는 오우 100% E-테스트, 100% 육안 검사
엑스레이, 3D 현미경과 ICT를 포함하여, 오우 100% AOI 점검
오우 고전압 테스트, 임피던스 대조 시험
오우 마이크로 부분, 납땜 성능, 검사에게 충격을 준 열 응력 검사
오우 조직 내부 PCB 생산
오우 아니오 최소 발주량과 무료샘플
오우는 배지 부피 생산량에 대한 로우에 초점을 맞춥니다
빠른 오우와 적시 배달
기술 능력 :
| 항목 | 역량 |
| 맥스. 레이어 총수 | 28L |
| 민. 라인 위드티 | 0.08 밀리미터 |
| 민. 행간 | 0.08 밀리미터 |
| 민. 구멍 치수 | 0.15 밀리미터 |
| 판 두께 | 0.4-6.0mm |
| 맥스. 보드사이즈 | 520×620mm |
| (PTH) 구멍 치수 허용한도(PTH) | ±0.075mm |
| (NPTH) 구멍 치수 허용한도(NPTH)) | ±0.05mm |
| 홀포지션 허용한도(라우팅) | ±0.1mm |
| 개요 허용한도(펀칭) | ±0.1mm |
FAQ :
1. 어떻게 ACCPCB가 품질을 보증합니까?
우리의 높은 품질 기준은 다음에 의해서 얻어집니다.
1.1 과정은 엄밀하게 ISO 9001:2008 기준 하에 제어됩니다.
1.2 생산 과정을 관리하는 것에 소프트웨어의 광범위한 사용
1.3 첨단 시험 장비와 도구. 예를 들어 날아다니는 조사, e-테스트, X-레이 정밀검사, AOI (자동화된 광학식 검사기) .
1.4.장애 케이스 분석 프로세스와 헌신적 품질 보증팀
2. ACCPCB는 어떤 종류의 보드를 처리할 수 있습니까?
공통 FR4, 하이-TG와 무할로겐 이사회, 로저스, 아를롱, 텔폰, 알루미늄 / 구리-기저 이사회, PI, 기타 등등.
3. 자료가 PCB 생산량을 위해 필요한 것?
RS-274-X 형식과 PCB 거버 파일.
4. 다층 피씨비를 위한 전형적 프로세서 플로우가 무엇입니까?
물질적 절단 → 안쪽 건조박막잔류 → 안쪽 에칭 → 안쪽 AOI → Multi-bond→ 레이어 스택업 레코드 → 드릴링 → PTH → 판넬 도금 → 외부 건조박막잔류 → 패턴 도금 → 외부 에칭 → 외부 AOI → 솔더 마스크 → 성분 마크 → 표면가공도 → 라우팅 → E/T → 육안 검사.
5. 많은 유형의 표면가공도 ACCPCB가 어떻게 할 수 있는지?
오우 지도자가 다음과 같은 표면가공도의 전체 시리즈를 가지 : ENIG, OSP, LF-HASL, 금 도금법 (soft/hard), 이머젼 실버, 주석, 은 도금, 몰입 틴 플래팅, 탄소 잉크와 기타 등등. .. OSP, ENIG, OSP + ENIG는 일반적으로 HDI에 쓰였습니다, 보통 우리는 BGA 패드가 0.3 이하 밀리미터를 분류하면 당신이 고객 또는 OSP OSP + ENIG를 이용하라고 권고합니다.
6. PCB에 대한 유가에 영향을 미칠 주 요인이 무엇입니까?
재료 ;
표면가공도 ;
판 두께, 구리 두께 ;
기술 어려움 ;
다양한 품질 표준 ;
PCB 특성 ;
지불 기간 ;
7. 당신에게 어떻게 임피던스 계산을 합니까?
임피던스 제어 시스템은 약간의 시험 쿠폰, SI6000 소프트와 CITS 500s 장비를 사용하여 행해집니다.
